玻璃钢电缆管也称玻璃纤维增强塑料电缆导管，是以树脂为基体，以连续玻璃纤维及其织物为增强材料，通过计算机控制缠绕工艺或拉挤工艺成型的一种管道。它以树脂为基体和玻璃纤维为增强材料复合而成， 与不饱和树脂粘结成型并能与现代电缆工程建设相配套的优质电缆用导管产品。
一、 产品分类、型号规格和标记
1.1、分类
1.1.1、按成型工艺划分

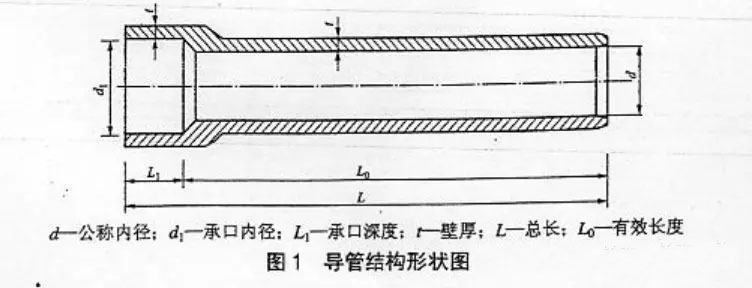

按成型工艺划分为手工缠绕和机械缠绕 (又分夹砂与不夹砂)两种,其结构形状(为方便脱模，导管有少许锥度)见图1。
1.1.2、按环刚度(5%)等级划分
按环刚度(5%)等级分为SN25、SN50、SN100三种.
1.1.3、按增强材料划分
按使用的增强材料分为无碱玻整纤维与中碱玻璃纤维两种。
1.2、型号规格

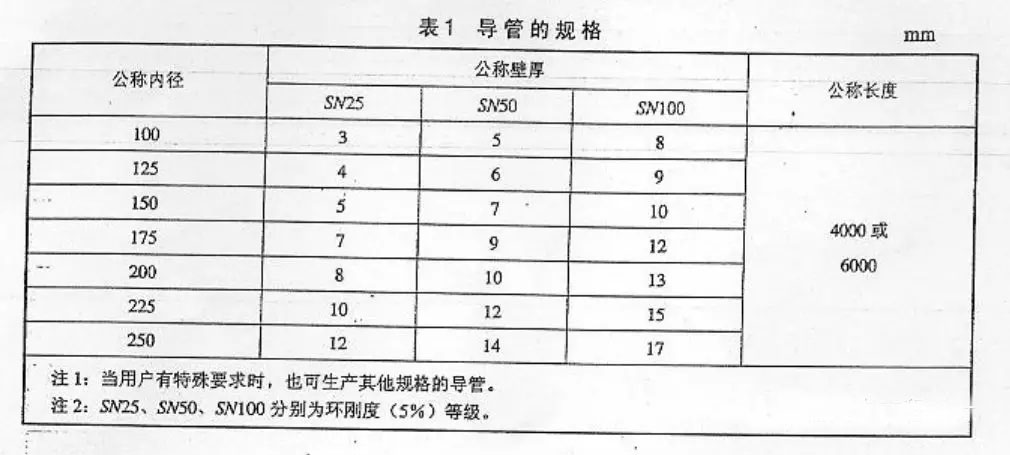

导管的型号用拼音符号 DBJ、 DBJJ成DBS表示,导管的规格格见表1.
1.3、标记
导管的标记表示方法如下：
DEJ、 DBJJ(或DBS)规格 原材料类型 DL/T802.2-2007；
标记按顺序含义如下；
--D表示电缆用导管；
--B表示玻璃纤维；
--J、JJ表示机械缠绕工艺(JJ特指夹砂) , S表示手工缠绕工艺；
--规格用“公称内径x公称壁厚x公称长度 产品等级”表示;产品等级用环刚度(5%)等级SN25、SN50、SN100表示；
原材料类型:无碱玻璃纤维用 E表示,中碱玻璃纤维用C表示。
标记示例如下:DBJ200×8×400 SN25 E DL/T802.2-2007:表示采用机械缠绕工艺生产的公称内径为200mm、公称壁厚为8mm、公称长度为4000mm、环刚度等级为SN25的无碱玻璃纤维增强塑料电缆导管。
二、技术要求
2.1、原材料.
2.1.1、树脂基体材料为不饱和聚酯树脂,其性能应将合GB/T8237的规定。
2.1.2、增强材料
宜使用无碱成份的玻璃纤维无捻粗纱或玻璃纤维无捻粗纱布作增强材料,严禁使用陶土坩埚生产的含有高碱成份的玻璃纤维无捻粗纱或玻璃纤维无捻粗纱布作增强材料
玻璃纤维无捻粗纱或玻璃纤维无捻粗纱布性能应分符合 GB/T18369和GB/T 18370的规定。
2.1.3、填料
导管中允许掺加少许石英砂、氢氧化铝、碳酸钙等无机非金属颗粒材料作为填料, 填料的成份含量应不小于95%, 含湿量应不大于 0.2%。
2.2、外观
导管颜色应为材料本身颜色或按用户要求,色泽应均匀,导管内外表面应无龟裂、分层、针孔、毛边、毛刺、杂质、贫胶区、气泡等缺陷;内表面应光滑平整,不得有凹凸不平:导管两端应平齐、无毛边、毛刺;承口、插口两端内外侧边缘均应有倒角,以防止电缆在抽拉时受到损伤.
2.3、尺寸
尺寸偏差应符合 DL/T802.1中表3、表4的规定.
2.4、技术性能

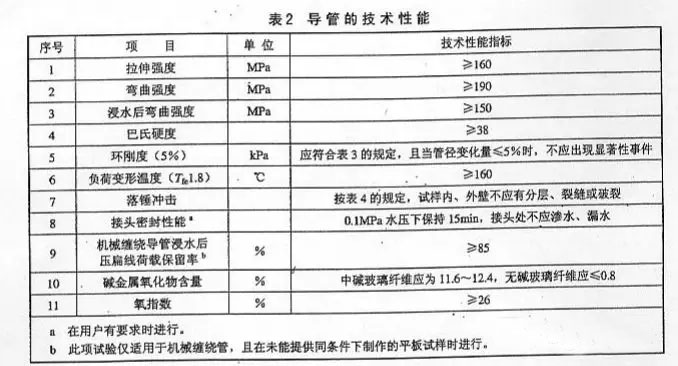

导管的技术性能应符合表2的规定.
2.5连接方式
玻璃钢电缆管主要采用“O”型密封圈承插连接方式，特殊位置也可采用法兰或粘接等连接方式。
三、 主要特点
1、强度高质量轻：玻璃钢电缆保护管用在车行道下直埋，不需构筑混凝土保护层，能加快电缆工程建设进度，降低施工费用。
2、耐腐蚀：玻璃钢电缆保护管经过专门的设计能够抵抗酸、碱、盐、未经处理的污水、腐蚀性土壤和地下水等众多化学流体的侵蚀。可在高温盐碱地带使用。
3、使用寿命长：玻璃钢电缆保护管比传统保护管的使用寿命长，其设计使用寿命达到50年以上。
4、阻燃、耐热抗冻性好：玻璃钢电缆保护管可在-50℃—130℃长期使用而不变形。
5、电绝缘性能好：玻璃钢电缆保护管为非磁性材质，无涡流损耗和电腐蚀、节能，适用于单芯电缆敷设；载流量大，热阻小，对电缆的正常运行无任何不利影响。
6、柔性系统具较好的适应性：玻璃钢电缆保护管管材有柔性，再配以挠性接头，能抵御外界重压和基础沉降所引起的破坏。
7、光洁度高：玻璃钢电缆保护管内壁光滑，无毛刺，穿缆轻松，不会刮伤电缆。
8、施工安装快捷方便：玻璃钢电缆保护管重量只有钢管的1/4，混凝土管的1/10左右，运输及敷设施工简捷方便。玻璃钢电缆保护管安装主要采用“O”型密封圈承插连接方式，连接接头处密封采用橡胶密封圈，适应热胀冷缩，又可防止泥沙进入，特殊位置也可采用法兰或粘接等连接方式。
四、使用范围
玻璃钢电缆保护管适用于电力、通讯电缆在埋地铺设时做保护管用，同时也适用于电缆过行车道直埋或交通要道口铺设时、电缆过桥、过河等特殊环境时做保护管用；用于电网建设和改造、城市市政改造、民航机场工程建设、工业园区、小区工程；交通路桥工程建设等工程建设领域。与其各专用附件配套使用可以根据不同的工程要求组成多层多列的电缆管系统。
复合玻璃钢电缆保护管与各专用的配件配套使用，可以根据不同的工程要求组成多层多列的电缆排管系统，适合于以下高要求场合：
a、城市电力，通信电缆在埋地敷设时作保护管用。
b、电缆过行车道直埋或过交通要道口敷设时作保护管。
c、电缆过桥，过河等特殊环境时作保护管
五、 玻璃钢电缆管保护管优点
以连续玻璃纤维及其织物为增强材料，通过计算机控制缠绕工艺或拉挤工艺成型的一种管道.优点如下:
1、轻质高强。其重量是镀锌钢管的1／4，一个人就能搬动，运输方便、施工简便，强度与钢管相当。
2、内壁光滑，摩擦系数小，穿电缆轻滑，不损伤电缆。
3、非磁性，无电腐蚀，而钢管是磁性材料，必须经特殊处理后才能使用。
4、绝缘，防化学腐蚀，使用寿命长，使用寿命在50年以上。
5、耐热、阻燃、载流量大，可在130~C高温使用，优于PVC管。
6、耐寒性能优越，在低温下的强度均比常温下更高，而PVc—u管会产生冷脆现象。
7、耐水性好，可以长期在潮湿或水中使用，比无机玻璃保护管优越。
8、安装施工方便，成本低。能妥善解决由于施工时道路开挖暴露时间长，影响城市交通等突出问题，能实现夜间开挖、埋设、回填路面，白天照常通车，不影响城市交通。
9、管子采用承插式的连接方式，方便安装连接。接头处加橡胶密封圈，适应热胀冷缩，可防止泥沙和水的进入。
10、适用范围广。玻璃钢电缆保护管适用于电缆埋地敷设时作保护管用，也适用于电缆过桥、过河等高要求场合。
11、综合投资低，成效快，带来极大的社会和经济效益。
